微動開關是具有微小接點間隔和快動機構，用規定的行程和規定的力進行開關動動作的接點機構，用外殼覆蓋，其外部有驅動桿的一種開關，因?yàn)槠溟_關的觸點間距比較小，故名微動開關，又叫靈敏開關。

微動開關這種小型的機電開關自二十世紀三十年代問世以來，便不斷地發展以滿足各種不同的應用要求，包括航空航天、家用電器、鍋爐控制、醫療設備、噴淋系統、測試設備、計時器及自動售貨機等。接下來小編為大家介紹微動開關原理及微動開關接線方法。

微動開關原理

外機械力通過傳動元件（按銷、按鈕、杠桿、滾輪等）將力作用于動作簧片上，當動作簧片位移到臨界點時產生瞬時動作，使動作簧片末端的動觸點與定觸點快速接通或斷開。

當傳動元件上的作用力移去后，動作簧片產生反向動作力，當傳動元件反向行程達到簧片的動作臨界點后，瞬時完成反向動作。微動開關的觸點間距小、動作行程短、按動力小、通斷迅速。其動觸點的動作速度與傳動元件動作速度無關。

微動開關接線方法

說到微動開關接線的方法，其實很簡單，一般微動開關有三個點，這三個點一個是公共點，一個是常開點，另一個則是閉合點，公共點就好比插座中的零線，常開點就是打開開關，使得電流流過的點，閉合點當然就是斷開電流通過的接點了。把相應的點接入相應的位置，就可以了。微動開關接線的方法雖然看起來很簡單，但是也還是要前提做好相關的準備措施。

微動開關用途

微動開關體積很小，但是作用卻很大，在我們的生活處處都可以看到。比如電腦鼠標、汽車鼠標器、汽車電子產品、通訊設備、軍工產品，測試儀器、燃?xì)鉄崴?、燃?xì)鉄崴鳌⒚簹庠?、小家電、微波爐、電飯鍋、浮球設備配套、醫療器械、樓宇自動化、電動工具及一般電氣和無線電設備、24小時定時器等

微動開關種類

微動開關的種類繁多，內部結構有成百上千種，按體積分有普通型、小型、超小型；按防護性能分，有防水型、防塵型、防爆型；按分?jǐn)嘈问椒?，有單?lián)型、雙聯型、多連型。目前還有一種強斷開微動開關（當開關的簧片不起作用的時候，外力也能使開關斷開）；按分?jǐn)嗄芰Ψ郑衅胀ㄐ?、直流型、微電流型、大電流型?/p>

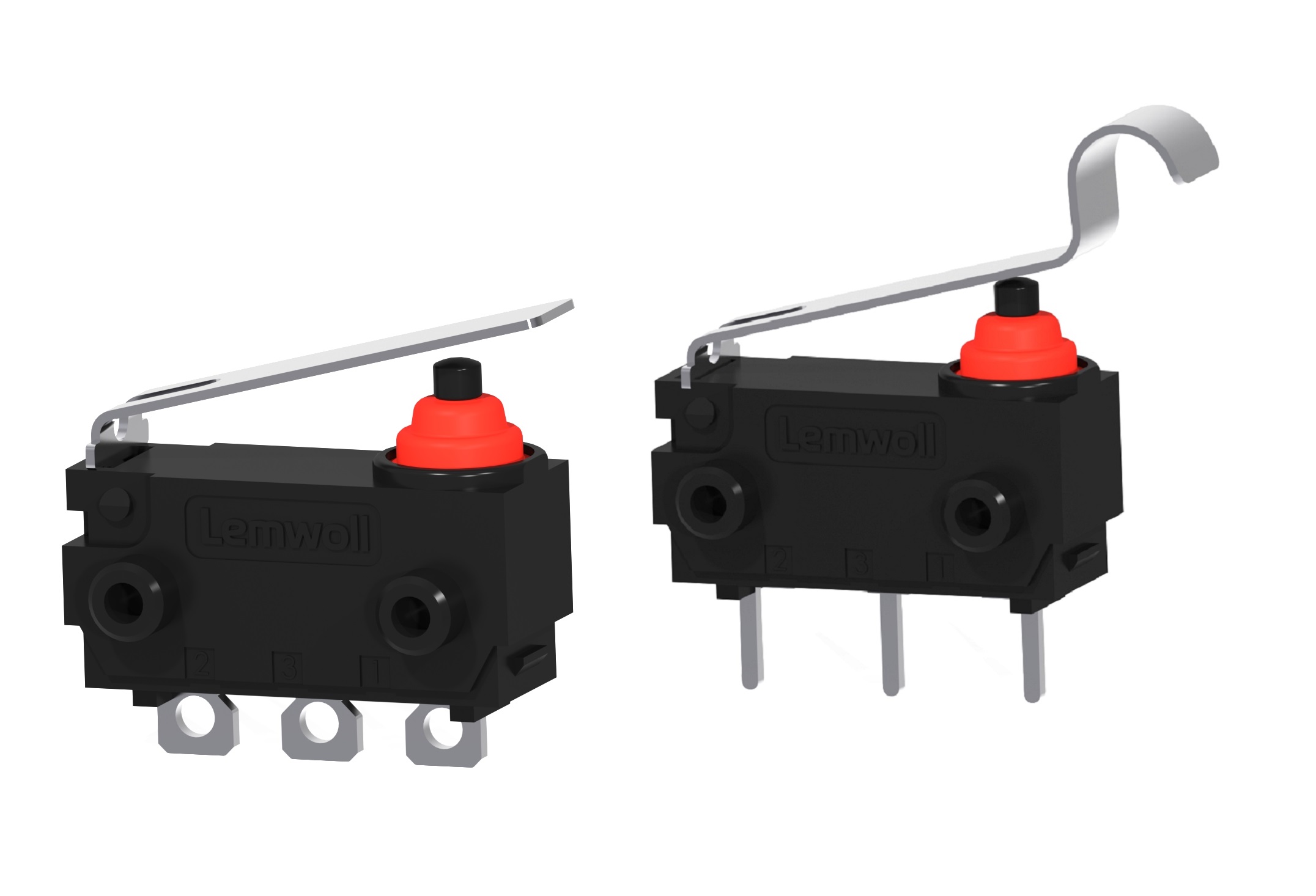

按使用環境分，有普通型、耐高溫型（250℃）、超耐高溫陶瓷型（400℃）。微動開關一般以無輔助按壓附件為基本型式，并且派生出小行程式、大行程式。根據需要可加入不同輔助按壓輔件，根據加入的不同的按壓輔件開關可分為按鈕式、簧片滾輪式、杠桿滾輪式、短動臂式、長動臂式等各種形式。
